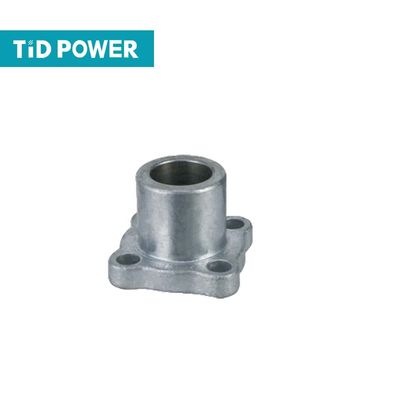

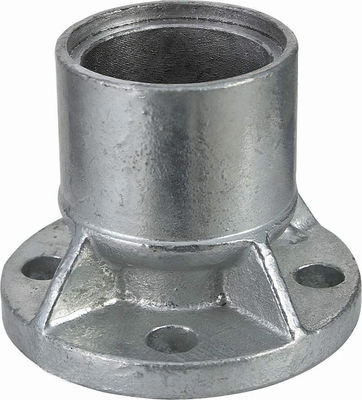

高電圧ポリマー隔離器用のフレンジベースフィッティング

起源の場所 CN;SHA
ブランド名 TID POWER
証明 ISO9001
モデル番号 BF
最小注文数量 100.0の部分/部分
価格 Negotiate
パッケージの詳細 輸出のための適したパッキング:Cartons+Wooden cases+Pallets+Wrappingのフィルム
支払条件 T/T,L/C

試供品およびクーポンのための私に連絡しなさい。

ワットサップ:0086 18588475571

微信: 0086 18588475571

スカイプ: sales10@aixton.com

心配があれば、私達は24時間のオンライン・ヘルプを提供する。

x
商品の詳細
タイプ フランジの基盤 ブランド名 TID POWER
材料 鉄鋼とH.D.G スタンダード IEC61952,ISO1461
電流を通す厚さ 86μm以上
ハイライト

隔離器のフィッティング

,

隔熱装置 高電圧

,

フレンズベースポリマー・イソレーター・フィッティング

製品の説明

高電圧ポリマー隔離器用フレンズベースフィッティング



1製品説明:

隔熱器フレンズベース (insulator flange base) は,電源システムで一般的に見られる隔熱器を支えるおよび固定するために使用される装置である.隔熱器フレンズベースは,通常金属材料 (鋳鉄,アルミ合金,など.), 負荷承受能力と隔熱性能を有する



2高電圧ポリマー隔離器のフレンズベースフィッティングの機能
断熱器フレンジベースの主な機能は,安定したサポートプラットフォームを提供し,断熱器を電力機器 (トランスフォーマー,ケーブル線など) に安全に設置できるようにする.) と他のコンポーネントに接続電気装置の正常で安全な動作を保証する,電源システムの断熱装置の固定と隔離の役割


3高電圧ポリマー隔熱器のフレンジベースフィッティングに関する詳細な情報
断熱器のフレンジベースは,断熱器のサポートと固定機能だけでなく,電源システムにおいて重要な役割を果たします.電力設備の安全な運用と電力システムの信頼性を確保する.



ベース・フィッティング

高電圧ポリマー隔離器用のフレンジベースフィッティング 0



違う 違う 製品コード タイプ

L1

(mm)

L2

(mm)

過剰摂取

(mm)

ID

(mm)

ベース直径

(mm)

D1

(mm)

1 BF1-50-M12-24-001 BF1 75 45 32 24 50 M12*25
2 BF1-56-M24-34-001 BF1 75 40 48 34 56 M24*25
3 BF1-60-M24-34-001 BF1 65 32 48 34 60 M20*25
4 BF1-70-M16-34-001 BF1 60 32 45 34 70 M16*20
5 BF1-75-M20-34-001 BF1 73.5 40.5 48 34 75 M16*25
6 BF1-56-M20-36-001 BF1 75 40 48 36 56 M20*25
7 BF1-76-M22-38-001 BF1 80 40 54 38 76 M22*32
8 BF1-110-M24-38-001 BF1 90 43 57 38 110 M24*25
9 BF1-76-M20-40-001 BF1 80 34 54 40 76 M20*25
10 BF1-63-M20-45-001 BF1 75 40 56 45 63 M20*25
11 BF1-90-M20-50-001 BF1 96 50 64 50 90 M20*30
12 BF2-114-M20-34-001 BF2 101.5 49 46 34 114 M20*32
13 BF2-114-M20-40-001 BF2 101.5 49 52 40 114 M20*32
14 BF2-113-M20-44-001 BF2 101.5 49 56 44 114 M20*32
15 BF2-113-M20-45-001 BF2 108 67 63 45 113 M20*23
16 BF2-113-M20-50-001 BF2 118 60 62 50 113 M20*30
17 BF2-150-M24-68-001 BF2 140 88 90 68 150 M24*32



高電圧ポリマー隔離器用のフレンジベースフィッティング 1

違う 違う 製品コード タイプ

L1

(mm)

L2

(mm)

L3

(mm)

過剰摂取

(mm)

ID (mm)

ボルト

S*L4

(mm)

1 BF3-M10-25-18-001 BF3 55 30 25 29 18 M10*25
2 BF3-M18-80-36-001 BF3 129 149 39 52 36 M18*80
3 BF3-M22-175-38-001 BF3 223 48 40 50 38 M22*175
4 BF3-M18-80-45-001 BF3 135 47 155 63 45 M18*80



高電圧ポリマー隔離器用のフレンジベースフィッティング 2

違う 違う 製品コード タイプ

L1

(mm)

L3 (mm)

過剰摂取

(mm)

ID (mm)

直径

(mm)

穴の距離

(mm)

クリーブスの距離

(mm)

1 BF4-60-49-68-001 BF4 159 99 86 68 4-Φ24 60 49

高電圧ポリマー隔離器用のフレンジベースフィッティング 3
